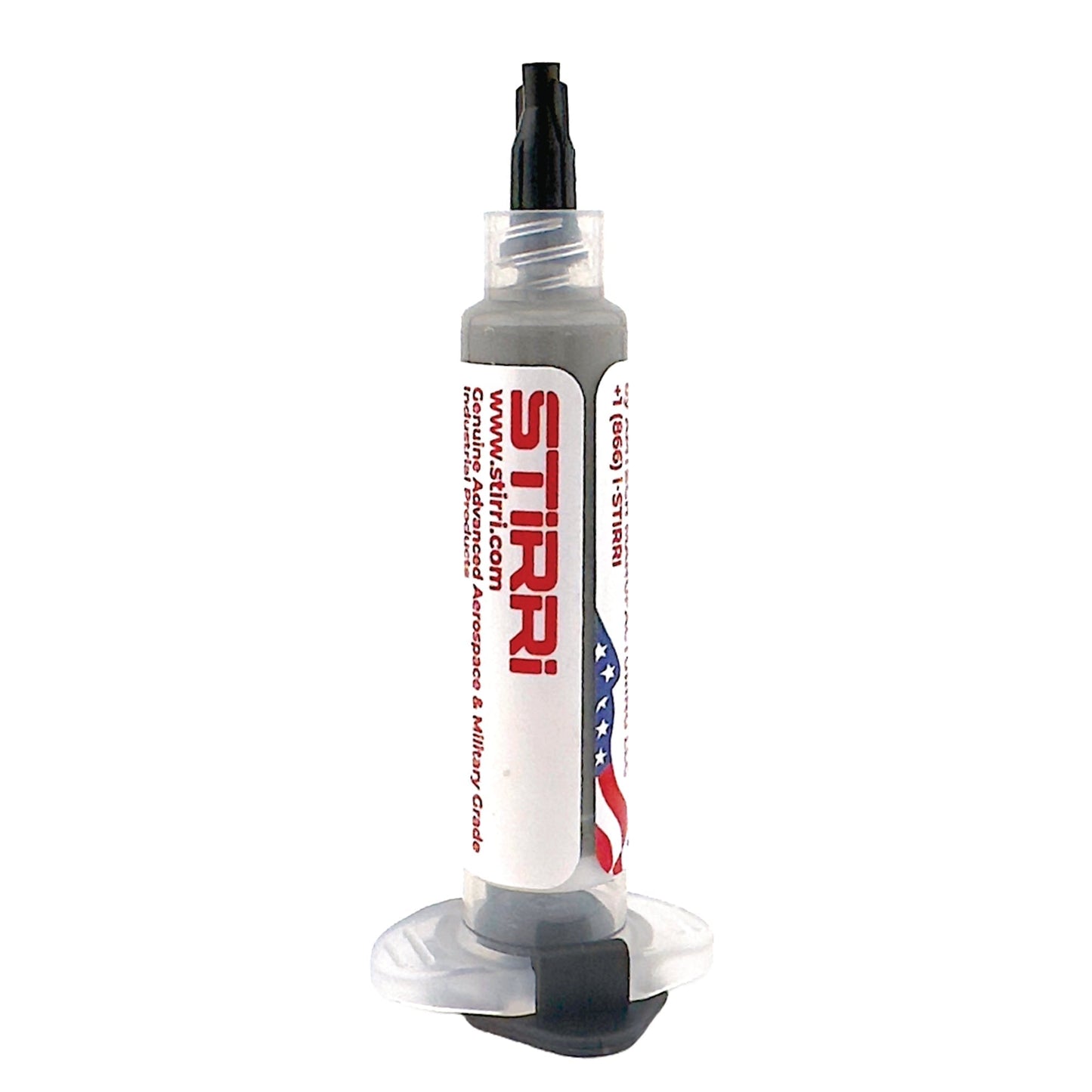

STIRRI-ASM-305 - Sn96.5Ag3.0Cu0.5 pasta de soldadura de colofonia sin necesidad de limpieza, sin plomo, sin halógenos y con huecos ultrabajos, 3% de plata (ROL0)
Automated Soldering Machines - solder paste printers, automatic dispensers, vacuum stencil cleaners
-
Class
/ROL0
J-STD-005C
-
Stencil
~ 12 hours
at 30-70% R/H @20-25ºC
-
Tack
42-54
Tack force g/cm
-
Print
170-230
Viscosity in Malcom mPA/s x10³ 10RPM @25ºC
-
Dispense
80-110
Viscosity in Malcom mPA/s x10³ 10RPM @25ºC
STIRRI®
SKU:SP-SSM-020-305-3
En existencias
STIRRI ASM-305 - Sn96.5Ag3.0Cu0.5 Pasta de soldadura a base de colofonia, sin plomo, sin necesidad de limpieza, con huecos ultrabajos, 3 % de plata (ROL0) SAC305
- Conexiones de soldadura confiables
- Interferencia de calidad de señal más baja
- Disipación térmica de clase mundial
- Reducción de grietas en uniones soldadas.
- Aumento de la velocidad y la productividad.
Idoneidad
Idoneidad
Viscosidad de la pasta de soldadura
Viscosidad de la pasta de soldadura
Valores en Malcom @ 10 RPM/25ºC x10³ mPa/s
Impresión: 170-230
Dispensación: 80-110
Vida de la plantilla
Vida de la plantilla
Operación de la impresora
Operación de la impresora
Velocidad de impresión: 25-100 mm/s
Presión de la escobilla de goma: 70-250 g/cm de hoja
Limpiar debajo de la plantilla: una vez cada 10 a 25 impresiones, o según sea necesario
Es posible que sean necesarios algunos ajustes dependiendo de los requisitos del proceso.
Limpieza de plantillas
Limpieza de plantillas
Pasta de soldadura sin necesidad de limpieza que se puede dejar en la placa para muchos ensamblajes SMT. Para aplicaciones que requieren limpieza, la pasta se puede limpiar utilizando removedores de residuos comerciales.
Sistemas de limpieza automatizados tanto para esténciles como para tableros con errores de impresión. Limpieza manual utilizando alcohol isopropílico (IPA), cosolventes y/o depuradores ultrasónicos, desengrasante a vapor.
¿Haces que esta pasta sea imposible de rastrear, sin QCA?
¿Haces que esta pasta sea imposible de rastrear, sin QCA?
La luz UV es opcional solo para la certificación de control de calidad; no es necesaria para operar la pasta.
Sin embargo, este material también está disponible sin trazabilidad, sin QC-Aid™, lo que significa que no se ha implementado ningún trazador óptico UV específico. Contáctenos para conocer el MPN (Número de pieza de fabricación) sin trazador UV.
Almacenamiento y manipulación
Almacenamiento y manipulación
Para obtener la máxima vida útil, STIRRI Soldering Paste & Liquid Solder™ debe almacenarse en un refrigerador entre 3 y 8 °C (37 y 46 °F). Soldadura en pasta sin abrir almacenada a temperatura ambiente, 25°C (77°F). Las jeringas y los cartuchos deben guardarse en el frigorífico en posición vertical, con la punta dispensadora apuntando hacia abajo.
Espere de 4 a 8 horas para que la soldadura en pasta alcance la temperatura de funcionamiento óptima de 20 a 25 °C (68 a 77 °F). Para evitar la condensación dentro de la pasta de soldadura, mantenga el recipiente de la pasta de soldadura sellado mientras calienta la pasta de soldadura a la temperatura de funcionamiento; de lo contrario, la humedad puede terminar dentro del recipiente y contaminar la pasta de soldadura.
¡NUNCA CONGELES LA PASTA DE SOLDADURA!
Aviso de seguridad
Aviso de seguridad
Este producto está diseñado para consumidores profesionales. La información contenida en este documento se basa en datos técnicos que creemos que son confiables y está destinada a ser utilizada por personas con habilidades técnicas, bajo su propio riesgo. Los consumidores deben realizar sus propias pruebas para determinar la idoneidad de cada producto para su proceso particular. El fabricante o los distribuidores no asumirán ninguna responsabilidad por los resultados obtenidos o los daños incurridos mediante la aplicación de los datos presentados. ¡Pruébelo primero en una superficie pequeña y no crítica!
